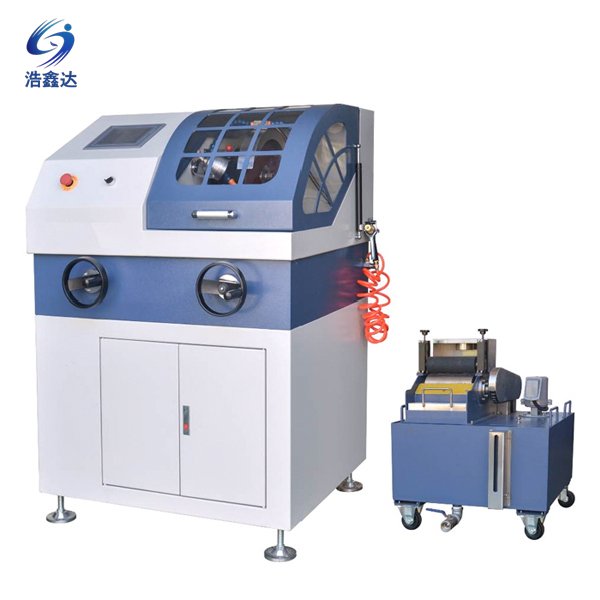

自動金相試樣切割機QGZ-90
是集手動和自動于一體的精密切割機，整機采用機電分離結構，設計合理，有效保護電氣安全，維護保養方便。主軸高度可調，X軸Y軸自動精確控制，可實現樣品的連續薄片切割。具備自動智能進給，可根據材料硬度自動調節轉速，避免堵轉。適用于各種形狀、尺寸和材料的樣品切割，切割后的試樣表面光亮、平整，無燒傷，是切割試樣的理想設備。
產品特點：
- 整機采用厚板材制造，堅固平穩；
- 7寸彩色高清觸摸屏，顯示直觀，操作便捷；
- 手自動一體，進刀方式靈活；
- Y軸自動智能進給，根據材料硬度，自動調節轉速，避免堵轉；
- X軸移動平臺，可實現Y軸方向的連續切割；
- Z軸可手動調整，適用于各種大小的砂輪切割片，并可于切割片損耗時進行補償，有效提高切割片的利用率；
- 防爆透明觀察窗，開蓋驟停保護，安全可靠，配備強力排氣裝置，使觀察更清晰；
- 可調節LED燈照明，實現對整個切割室所用區域的有效照明；
- 標配雙邊快速夾具和T型槽工作臺，操作便捷，耐腐蝕，易更換；
- 三道可調節冷卻水路，防止試樣燒傷，獨立清理水槍，便于清理；
- 移動式磁性過濾循環水箱，避免堵塞，利用率高。
適用范圍：
適用于各種黑色金屬、有色金屬、熱處理件、鍛造件、半導體、晶體、陶瓷和巖石等樣品。
主要參數：
| 型號 |
QGZ-90 |
|
切割方式 |
手動/自動，平臺Y向進給 |
|
切割模式 |
連續切割，脈沖切割 |
|
進給速度 |
手動控制/自動可調1~240mm/min（最大速度為零負荷狀態） |
|
切割片尺寸 |
Φ300×2×Φ32mm |
|
最大切割直徑 |
Φ90mm |
|
Y軸行程 |
260mm |
|
X軸行程 |
40mm |
|
Z軸行程 |
50mm，手動調節 |
|
主軸轉速 |
500~3000r/min |
|
電機功率 |
4kW |
|
切割平臺尺寸 |
435×300mm，12mmT型槽 |
|
切割夾具 |
快速夾具，鉗口高度60mm |
|
顯示及控制 |
7寸觸摸屏顯示及控制 |
|
輸入電源 |
380V, 50Hz, 12A，三相五線 |
|
外形尺寸 |
910×935×1350mm |
|
主機重量 |
430kg |
|
水箱容量 |
80L |
|
水泵流量 |
50L/min |
|
水箱尺寸 |
610×550×680mm |
|
水箱凈重 |
85kg |
標準配置：
| 名稱 |
規格 |
數量 |
|
主機 |
|
1臺 |
|
水箱 |
|
1臺 |
|
切割片 |
Φ300×2×Φ32mm， |
2片 |
|
切削液 |
3kg |
1桶 |
|
呆板手 |
14×17mm，24×27mm |
各1把 |
|
進水管 |
1/2 金屬管 |
1根 |
|
出水管 |
Φ48mm |
1根 |
|
排風管 |
|
1根 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
選配件/耗材：
| 名稱 |
規格 |
|
推拉夾具 |
|
|
垂直夾具 |
|
|
樹脂砂輪片 |
(300×1.5×32)(300×2×32) |
|
碳化硅砂輪片 |
(300×1.5×32)(300×2×32) |
|
白剛玉砂輪片 |
(300×1.5×32)(300×2×32) |
|
鉻剛玉、單晶玉砂輪片 |
(300×1.5×32) |
|
金剛石砂輪片 |
(300×1.5×32) |
|
CBN砂輪片 |
(300×1.5×32) |
|
切削液 |
Z0703B合成重負荷切削液 |
