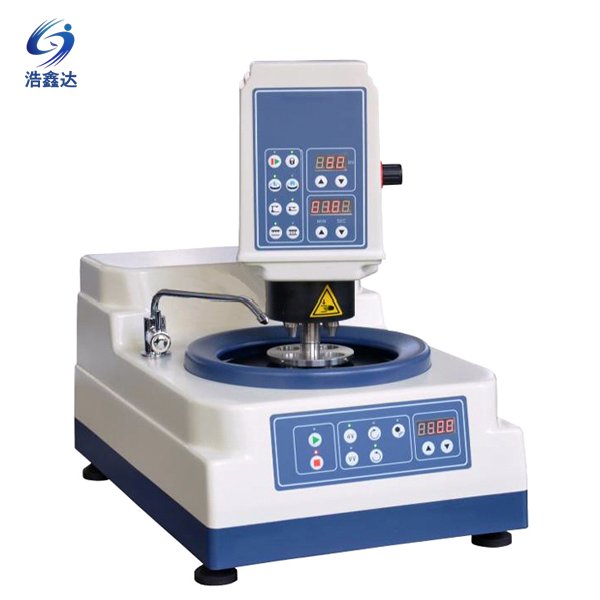

自動金相試樣磨拋機YMPZ-1
采用單片機控制的研磨拋光設備，機身采用ABS材料一體成形，外形新穎美觀，防腐蝕、經久耐用；牢固的大型支撐底盤設計確保了精密的回轉平衡度；磨盤無級調速或四檔調速，可切換旋轉方向；電機為直流無刷電機，使用壽命長且噪音低，強大的電機扭力帶來強大的動力，具備高效的研磨拋光體驗；主軸防漏設計, 確保了幾乎不會損壞的軸承；配備冷卻水管，可調整旋轉方向進行濕磨；配備磨盤底部沖洗功能，防止磨削物累積沉淀；磨盤部分采用獨特的磁性設計，支持快速換盤，底盤和墊盤表面經特氟龍?zhí)幚恚瑹o(wú)砂紙拋布黏連殘留；磨頭采用電動鎖緊裝置，具備定時功能，方便快捷。
本機自動研磨系統可有效代替手工磨拋各道工序，試樣夾持?jǐn)?shù)量4個，大大節省勞動力，提高磨拋質量和制樣效率，是自動金相制樣設備理想之選。
主要參數：
| 型號 |
YMPZ-1 |
|
磨拋盤直徑 |
230mm |
|
砂紙直徑 |
230mm |
|
轉速 |
無級調速100~1000r/min |
|
磨盤轉向 |
順時針或逆時針 |
|
磨盤電機 |
直流無刷電機, 220V, 600W |
|
磨頭電機 |
步進電機200W |
|
磨頭轉速 |
無級調速20~120r/min |
|
定時可調時間 |
0~99min |
|
試樣夾持?jǐn)?shù)量 |
4個 |
|
試樣夾持規格 |
Φ25mm, Φ30mm, Φ40mm 任一規格（可定制） |
|
加壓方式 |
單點氣動加壓 |
|
加壓壓力 |
0~60N |
|
顯示及操作 |
數碼管顯示，薄膜按鍵操作，磨頭電動鎖緊裝置，帶沖洗功能 |
|
輸入電源 |
單相220V, 50Hz，6A |
|
外形尺寸 |
420×660×630mm |
|
凈重 |
50kg |
標準配置：
| 名稱 |
規格 |
數量 |
|
主機 |
|
1臺 |
|
自動磨頭 |
|
1個 |
|
磨拋盤 |
230mm |
1個 |
|
磁性盤 |
230mm |
1片 |
|
墊盤 |
230mm |
4片 |
|
背膠砂紙 |
230mm |
6張 |
|
背膠拋光布 |
230mm |
2張 |
|
進水管 |
洗衣機進水管 |
1根 |
|
出水管 |
Φ32mm |
1根 |
|
進水過濾網 |
|
1個 |
|
氣管 |
Φ6mm |
1根 |
|
空氣過濾器 |
|
1個 |
|
內六角扳手 |
2mm, 3mm, 5mm |
各1把 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
選配件/耗材：
| 名稱 |
規格 |
|
試樣夾盤 |
Φ25mm, Φ30mm, Φ40mm或特殊規格 |
|
塑料套圈 |
Φ25mm, Φ30mm, Φ40mm或特殊規格 |
|
試樣水平托盤 |
|
|
墊板230mm |
|
|
背膠砂紙230mm |
180#,240#,280#,320#,400#,600#,800#,1000#,1200#,1500#,2000# |
|
背膠拋光布230mm |
帆布、絲絨、呢布、長絲絨 |
|
金剛石研磨膏 |
W0.5,W1,W2.5,W3.5,W5 |
|
金剛石噴霧劑 |
W0.5,W1,W2.5,W3.5,W5 |
|
金剛石懸浮液 |
W1,W2.5,W3.5,W5 |
|
氧化鋁最終拋光液 |
W0.03,W0.05 |
|
二氧化硅最終拋光液 |
W0.03,W0.05 |
|
氧化鋁 |
W1,W3,W5 |
|
氧化鉻 |
W1,W3,W5 |
|
自動滴液器 |
ZDD-1 |
|
砂紙存放架 |
十層托架 |
|
空氣壓縮機 |
OTS550W-8L |
