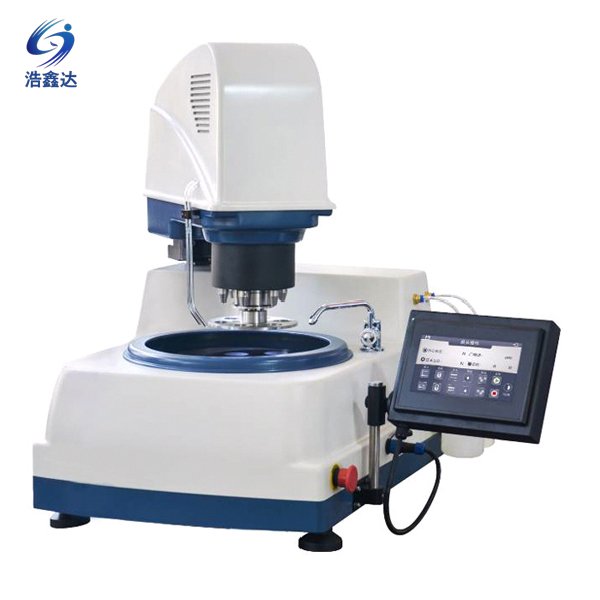

自動滴液金相試樣磨拋機YMPZ-1A-300 (250)
采用單片機控制的研磨拋光設備，機身采用ABS材料一體成形，外形新穎美觀，防腐蝕、經久耐用。磨盤采用合金鋁壓鑄而成，抗氧化、不變形，可無級調速，支持正反轉。磨頭加壓支持中心壓力和單點氣動兩種模式，采用進口調壓閥，壓力穩定。磨頭樣盤與磨盤之間采用獨特的運轉貼合設計，有效提高磨拋質量。采用高清LCD觸摸屏操控和顯示，操作簡便，清晰直觀。電機為直流無刷電機，無需更換電刷，使用壽命長，運行超靜音，強勁的電機動力帶來高效的研磨拋光體驗。精密鑄鋁支撐底盤設計，確保了精密的回轉平衡度；主軸防漏設計，有效保護軸承。磨盤部分采用獨特的磁性設計，支持快速換盤，底盤和墊盤表面經特氟龍?zhí)幚恚瑹o砂紙拋布黏連殘留。內置懸浮液自動滴定功能，可定時定量滴定，自動完成試樣拋光。
本機自動研磨系統可有效代替手工磨拋各道工序，試樣夾持?jǐn)?shù)量可達6個，大大節省勞動力，提高磨拋質量和制樣效率，是新型自動金相制樣設備理想之選。
產品特點：
- 中心壓力、單點壓力兩種運行模式，可根據工況選擇最合適的方式
- 試樣夾盤可快速裝卸轉換，靈活使用不同口徑夾盤
- 磁性盤設計，支持快速換盤，墊板噴涂特氟龍，更換砂紙拋布無殘留
- 獨特磨盤自適應設計，使得試樣與磨盤完美貼合修正，有效解決多面現象，保障研磨表面一致
- 整機采用高清LCD觸摸屏操控和顯示，操作簡便，清晰直觀
- 自動研磨系統，可定時定速，水系統自動啟閉功能，有效代替手工磨拋
- 磨頭電磁鎖自動落鎖功能，安全便捷
- 直流無刷電機，使用壽命長，超靜音體驗
- 可存儲十多種磨拋程序，針對不同試樣，設置不同的參數
- 試樣夾盤半轉設計，配合內側照明系統，方便取放試樣
- 內置雙路懸浮液自動滴定功能，實現全自動拋光
適用范圍：
- 各類金相試樣
- 輕勞力需求
主要參數：
| 型號 |
YMPZ-1A-300 |
YMPZ-1A-250 |
|
磨拋盤直徑 |
300mm |
254mm |
|
砂紙直徑 |
300mm |
250mm |
|
磨盤轉速 |
無級調速100~1000r/min |
|
|
磨盤轉向 |
順時針或逆時針 |
|
|
磨盤電機 |
直流無刷電機, 220V, 1.2kW |
|
|
磨頭電機 |
步進電機, 200W |
|
|
磨頭轉速 |
無級調速20~120r/min |
|
|
定時可調時間 |
0~99min |
|
|
試樣夾持?jǐn)?shù)量 |
6個 |
|
|
試樣夾持規格 |
Φ25mm, Φ30mm, Φ40mm 任一規格 |
|
|
加壓方式 |
單點氣動加壓和中心氣動加壓 |
|
|
單點加壓壓力 |
0~50N |
|
|
中心加壓壓力 |
0~160N |
|
|
顯示及操作 |
7寸高清LCD觸摸屏，磨頭自動鎖緊功能，自動出水功能，懸浮液自動滴定 |
|
|
滴液瓶容量 |
單瓶500ml，共2瓶 |
|
|
輸入電源 |
單相220V, 50Hz，8A |
|
|
外形尺寸 |
800×800×760mm |
|
|
凈重 |
96kg |
|
標準配置：
| 名稱 |
規格 |
數量 |
|
主機 |
|
1臺 |
|
自動磨頭 |
|
1個 |
|
試樣夾盤 |
|
2個 |
|
試樣水平托盤 |
|
1個 |
|
磨拋盤 |
300（254）mm |
1個 |
|
磁性盤 |
300（250）mm |
1片 |
|
墊盤 |
300（250）mm |
4片 |
|
背膠砂紙 |
300（250）mm |
6張 |
|
背膠拋光布 |
300（250）mm |
2張 |
|
進水管 |
洗衣機進水管 |
1根 |
|
出水管 |
Φ32mm |
1根 |
|
進水過濾網 |
|
1個 |
|
氣管 |
Φ6mm |
1根 |
|
滴液管 |
Φ6mm |
4根 |
|
滴液瓶 |
500ml |
2個 |
|
磨頭連接線 |
|
2根 |
|
空氣過濾器 |
|
1個 |
|
內六角扳手 |
2mm, 3mm, 5mm, 6mm |
各1把 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
選配耗材：
| 名稱 |
規格 |
|
背膠砂紙300（250）mm |
180#,240#,280#,320#,400#,600#,800#,1000#,1200#,1500#,2000# |
|
背膠拋光布300（250）mm |
帆布、絲絨、呢布、長絲絨 |
|
金剛石研磨膏 |
W0.5,W1,W2.5,W3.5,W5 |
|
金剛石噴霧劑 |
W0.5,W1,W2.5,W3.5,W5 |
|
金剛石懸浮液 |
W1,W2.5,W3.5,W5 |
|
氧化鋁最終拋光液 |
W0.03,W0.05 |
|
二氧化硅最終拋光液 |
W0.03,W0.05 |
|
氧化鋁 |
W1,W3,W5 |
|
氧化鉻 |
W1,W3,W5 |
