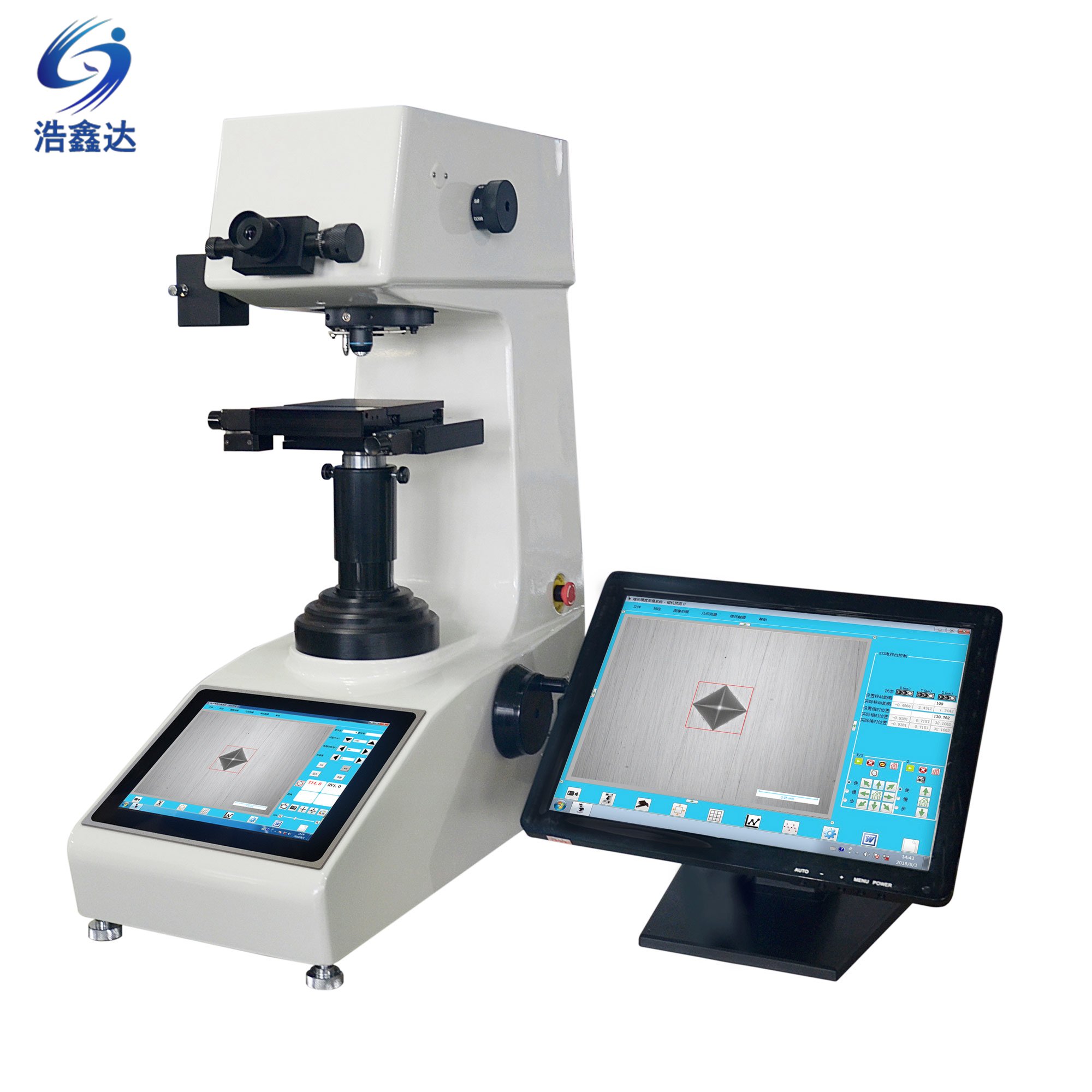

全自動顯微維氏硬度計XHVT-1000Z / V3.0
1. 工業平板電腦一體化，USB擴展
2. 高精度自動平臺，自動聚焦，可設置各種打點路徑
3. 硬度自動測量，自動計算滲碳層深度等
4. 雙觸摸屏操作及顯示，滿足不同試驗需求
應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑
料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
功能特點：
硬度計和平板電腦一體化設計。搭載Windows 7操作系統，具備電腦的所有功能。通過內置CCD圖像采集系統，在平板電腦上直接顯示測試的壓痕，觸摸屏按鍵，自動測試顯微維氏硬度值，徹底解決了顯微維氏硬度計用顯微鏡測量壓痕對角線長度的方式。避免了顯微鏡的光源給眼睛帶來的刺激和視覺疲勞，保護了試驗人員的視力。是中國顯微維氏硬度計的一次重大革新。
● 采用工業平板電腦與硬度計相結合，測試需要的全部參數在平板電腦上選擇，顯示清晰直觀，操作方便。
● 內置CCD圖像采集系統，壓痕顯示清晰直觀，只需觸摸按鍵即可讀取硬度值。
● 壓頭和物鏡間自動識別、自動轉塔，自動測量顯微維氏硬度值。
● 具有硬度標尺轉換功能，可在各硬度標尺之間進行換算。
● 系統支持兩種語言：中文和英文。
● 備有USB接口、VGA接口、網口，硬度值的測試結果，通過USB接口打印輸出，連接網絡上傳共享。
● 自動記錄測量數據，可生成硬度-深度曲線，保存成WORD或EXCEL文檔。
● X-Y電動試臺，自動對焦，儀器自動測量，完全實現了顯微維氏硬度測試的自動化。
主要參數：
| 型號 |
XHVT-1000Z / V3.0 |
|
|
試驗力 |
gf |
10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
|
N |
0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
|
硬度測試范圍 |
1HV~2967HV |
|
|
測試模式 |
HV/HK |
|
|
試驗力施加方法 |
自動（加載/保荷/卸載） |
|
|
物鏡和壓頭切換 |
自動切換 |
|
|
計算機配置 |
CPU：Intel I5，內存：8G，固態硬盤：128G |
|
|
攝像頭像素 |
130萬 |
|
|
轉換標尺 |
HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW |
|
|
硬度讀取 |
觸摸屏顯示壓痕、自動讀取 |
|
|
數據輸出 |
可生成WORD或EXCEL報告，得到曲線圖 |
|
|
物鏡 |
10×，40× |
|
|
有效視場 |
10×：680μm，40×：170μm |
|
|
最小測量單位 |
0.1μm，0.025μm |
|
|
保荷時間 |
0~60s |
|
|
光源 |
鹵素燈光源 |
|
|
電動X-Y試臺 |
尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm |
|
|
試樣最大高度 |
170mm |
|
|
壓頭中心至機壁距離 |
130mm |
|
|
電源 |
AC220V，50Hz |
|
|
執行標準 |
ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2 |
|
|
外形尺寸 |
560×335×675mm，外箱尺寸650×380×960mm |
|
|
重量 |
凈重52kg，毛重67kg |
|
主要附件：
| 名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
外置觸摸屏顯示器 |
1臺 |
|
10× 目鏡 |
1個 |
10×，40×物鏡 |
各1只 |
|
金剛石顯微維氏壓頭 |
1只 |
砝碼軸 |
1個 |
|
砝碼 |
6個 |
薄片夾持臺 |
1個 |
|
電動十字試臺 |
1個 |
細絲夾持臺 |
1個 |
|
平口夾持臺 |
1個 |
標準硬度塊 700~800 HV1 |
1塊 |
|
標準硬度塊400~500 HV0.2 |
1塊 |
水平儀 |
1個 |
|
水平調節螺釘 |
4只 |
鹵素燈12V、15~20W |
1個 |
|
保險絲1A |
2個 |
螺絲刀 |
2把 |
|
電源線 |
1根 |
U盤 |
1個 |
|
防塵罩 |
1只 |
鼠標 |
1個 |
|
產品合格證 |
1份 |
產品說明書 |
1份 |
