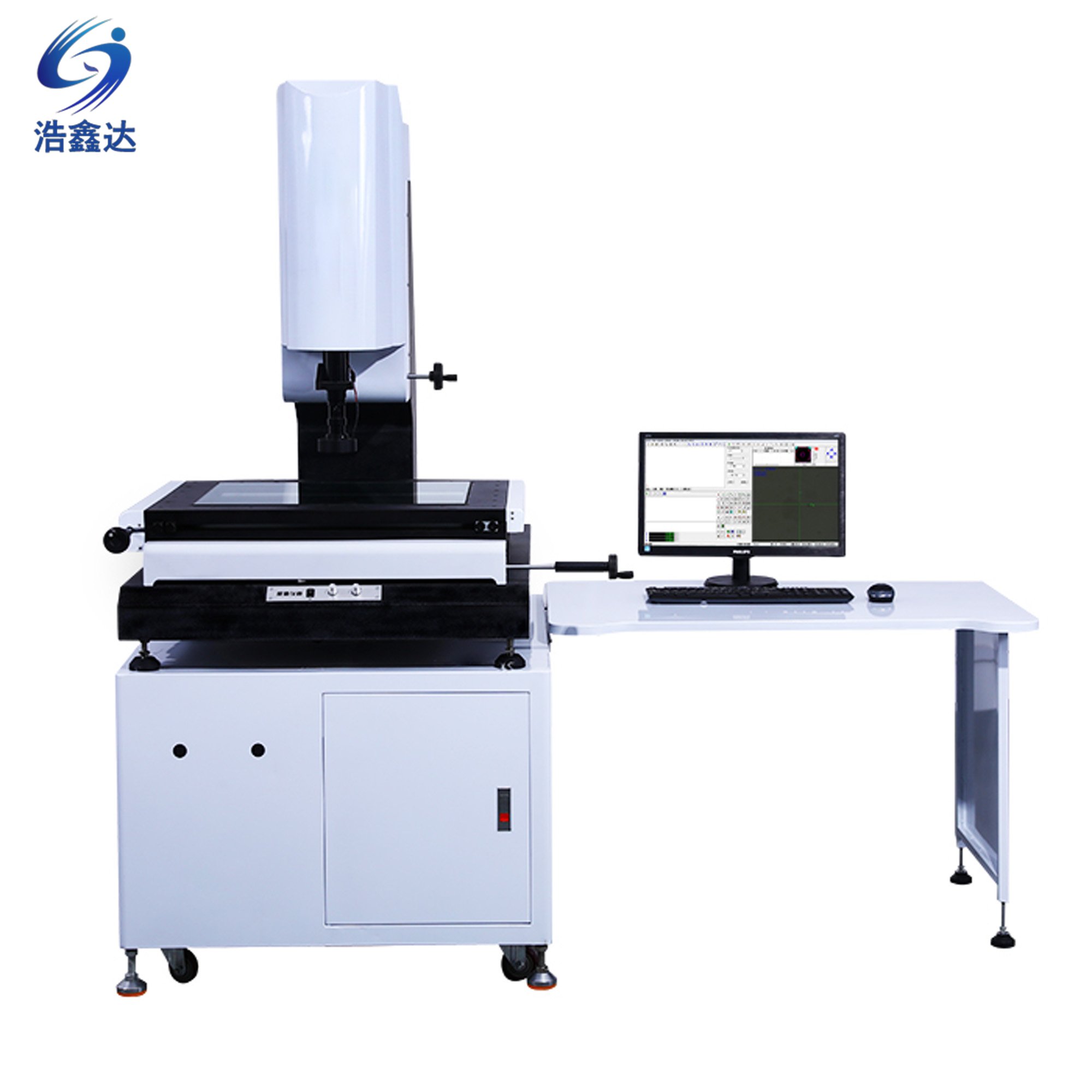

二次元影像測量儀HX
應用范圍：
影像測量儀HX系列簡稱影像測量儀是集光、機、電為一體的精密的二維測量儀器。特別適合用于小件為對象的精密測量或逆向測繪，00級高精度的花石底座和立柱，保證了高強度，耐腐蝕，極高的穩定性雙層高精度高強度工作臺，穩定性好，高精度無牙螺桿傳動，適用于對塑料零件、五金模具、電子組件、光纖器件、精密零件、鐘表零件、小五金等的測量；選配英國Renisham接觸測頭組，可三維測量。
影像測量儀功能：
1、多點測量點、線、圓、弧、橢圓、矩形測量。
2、組合測量、中心點構造、、交點構造、中點構造、線構造、圓構造、角度構造。
3、坐標平移和坐標擺正，提高測量效率。
4、巨集指令，同一種工件批量測量更加方便快捷。
5、測量數據直接輸入到Auto CAD中，成為完整的工程圖；可以對比誤差。
6、測量數據可轉換到辦公文檔office。
7、多種語言界面切換。
8、專業SPC分析報告
9、像素自動找邊：不需要人為判斷現在是否已經點到了物品之上
主要參數：
| 儀器型號 |
HX-1510 |
HX-2010 |
HX-2515 |
HX-3020 |
HX-4030 |
HX-5030 |
|
|
工作臺 |
金屬臺尺寸 |
354 ×228 |
460 ×230 |
450 ×280 |
510 ×290 |
606 ×466 |
700 ×450 |
|
玻璃臺尺寸 |
210 ×160 |
270 ×160 |
306 ×196 |
360 ×160 |
450 ×350 |
550 ×350 |
|
|
運動行程 (mm) |
150 ×100 |
200 ×100 |
250 ×150 |
300 ×200 |
400 ×300 |
500 ×300 |
|
|
儀器重量( kg ) |
100 |
110 |
120 |
200 |
240 |
500 |
|
|
測量與瞄準系統 |
攝影機: 彩色1/2"CCD攝影機 變焦物鏡倍率: 0.7～4.5X |
||||||
|
視頻總倍率: 18～120X 物方視場 : 7～1.1mm |
|||||||
|
工作距離 : 108mm |
|||||||
|
Z軸升降: 150 mm |
|||||||
|
數顯分辨率 : 1μm |
X.Y坐標測量示值誤差≤ （3+L/200)μm |
||||||
|
照明: 表面光源與透射光源均用LED , 亮度可調 電源: 220V(AC) , 50HZ , 30W |
|||||||
|
測量軟件：標備自動測量軟件，可自動尋邊、去毛刺，可測點、線、圓、圓心距、角度、擺正等 |
|||||||
