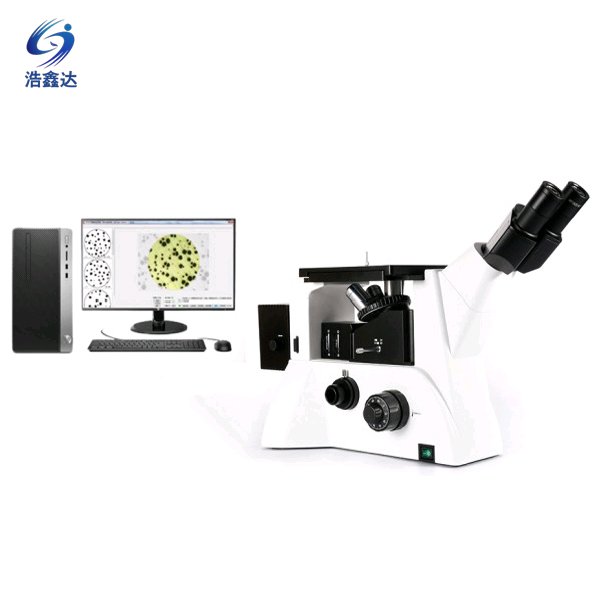

金相顯微鏡4XC
功能特點：
金相顯微鏡4XC主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，該儀器是工業部門鑒定產品質量的關鍵設備，主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或實驗室進行鑄件質量鑒定，原材料的檢驗或對材料處理后金相組織的研究分析對比等工作。
本系統是將精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機（數碼相機）完美地結合在一起而開發研制成功的一項高科技產品。可以在計算機（數碼相機）顯示屏上很方便實時動態觀察，并能對所需要的圖片進行編輯、保存和打印。
儀器標準配置：
| 型號 |
4XC |
|
目鏡 |
大視野 Wide field WF10X(Φ18mm) |
|
物鏡 |
消色差物鏡(無蓋玻片) 10X/0.25 |
|
消色差物鏡(無蓋玻片) 20X/0.40 |
|
|
半消色差物鏡(無蓋玻片) SP 40X/0.65 |
|
|
消色差物鏡(無蓋玻片) 100X/1.25 (彈簧,油) |
|
|
目鏡筒 |
三目鏡,傾斜30? |
|
濾色片 |
磨砂玻璃 |
|
藍濾色片 |
|
|
綠濾色片 |
|
|
黃濾色片 |
|
|
調焦機構 |
粗微動同軸調焦, 微動格值:2μm,粗動松緊可調,帶鎖緊和限位裝置 |
|
轉換器 |
四孔(滾珠內定位) |
|
載物臺 |
雙層機械移動式(尺寸:180mmX150mm,移動范圍:15mmX15mm) |
|
照明系統 |
6V 20W 鹵素燈,亮度可調 |
|
CCD攝像頭 |
500萬像素顯微鏡專用CCD攝像頭 可拍照、測量、打印等 |
|
金相專用分析軟件 |
具有386種分析與報告模塊，可對金相組織的分析與測定及報告輸出 |
儀器選配件：
| 名稱 |
類別/技術參數 |
|
目鏡 |
大視野 WF16X(Φ11mm) |
|
分劃 10X(Φ18mm) 格值0.1mm/格 |
|
|
物鏡 |
長距平場消色差物鏡(無蓋玻片) PL 5X/0.12 |
|
長距平場消色差物鏡(無蓋玻片)PL L 60X/0.75(彈簧) |
|
|
長距平場消色差物鏡(無蓋玻片)PL L 100X/0.85 (彈簧) |
|
|
消色差物鏡(無蓋玻片) 60X/0.85 |
|
|
目鏡筒 |
雙目鏡,傾斜30? |
|
轉換器 |
五孔(滾珠內定位) |
|
簡易偏光裝置 |
起偏鏡組 |
|
檢偏鏡組 |
|
|
CCD接頭 |
0.4X |
|
0.5X |
|
|
0.5X帶分劃尺,格值0.1mm/格 |
|
|
攝影裝置 |
2.5X/4X變倍攝影裝置帶10X取景目鏡 |
|
4X對焦攝影裝置 |
|
|
MD卡環 |
|
|
PK卡環 |
|
|
數碼相機接頭 |
CANON(A610,A620,A630,A640) |
系統組成：
電腦型金相顯微鏡(4XCC)：1、金相顯微鏡 2、適配鏡 3、攝像器(CCD) 4、A/D(圖像采集) 5、計算機
